شیر توپی

شیر توپی

برندهای شیر توپی قابل تامین:

نام: شیر توپی یا بال ولو (شیر گازی)

نام لاتین: Ball Valve

نام های جایگزین: شیر گازی

شیر توپی یا بال ولو (شیر گازی) نوعی شیر با گردش ربع – گرد(90 درجه) و با مسیر مستقیم جهت گذر سیال است. شیر توپی یا بال ولو (شیر گازی) دارای یک بال یا توپی است که مرکز آن سوراخ می باشد و وقتی می چرخد مسیر سیال را باز می کند یا می بندد. شیر توپی یا بال ولو (شیر گازی) معمولا مواقعی که نیاز به شیر شات آف باشد نصب می شود. شیر توپی یا بال ولو (شیر گازی) با سیال های زیادی سر و کار دارد و می توان برای گاز، مایعات، و مایعات دارای ذرات جامد (مانند فاضلاب) از آن استفاده کرد.

به عبارت دیگر، شیر توپی یا بال ولو ball valve به عنوان وسیله ای مکانیکی توصیف می شود که جریان مختلف مایعات را از طریق باز کردن دریچه ای که در وسط آن تعبیه شده است ، هدایت ، راهنمایی و تعدیل می کند. دهانه شیر توپی به عنوان پورت شناخته می‌شود. با چرخاندن دسته شیر توپی ، این قسمت به صورت دستی دهانه را باز می‌کند یا می‌بندد و فشار ناشی از جریان مایع را میتوان با استفاده از آن کنترل کرد. بسته شدن و "قطع کامل" ارتباط همان چیزی هستند، که این نوع از شیر را نسبت به انواع دیگر آن متمایز میسازد.

شیرآلات در زندگی روزمره ما استفاده فراوانی دارند و ممکن است مورد توجه واقع نشوند. به عنوان مثال ، شیرهای لوله کشی خانگی نیز اکثرا جزِ این شاخه قرار میگیرند. در داخل ماشین لباس‌شویی، ماشین‌های ظرفشویی، شومینه های گازی، سرلوله های آب، یخچال و ... انواع دیگری از شیرآلات را میتوان مشاهده کرد. صنایع مختلف مانند : صنایع نفت و گاز و پتروشیمی، الکترونیک ، قدرت، خودرو ، چاپ ، پلاستیک ، منسوجات، فلز ، پزشکی ، شیمیایی و مواد غذایی از شیرآلات برای تولیدات خود استفاده می کنند.. صنایعی که شیر توپی استفاده می کنند ، معمولاً نیاز دارند تا تعمیرات آنها را به راحتی و بدون خارج کردن آنها از خطوط لوله ها امکان پذیر نمایند.

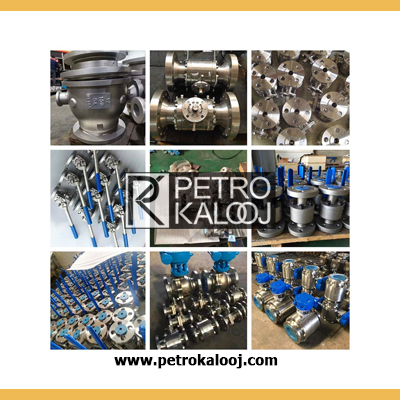

شیر توپی-پتروکالوج

تاریخچه شیر توپی

در رابطه با تاریخچه شیر توپی می توان گفت، شیر توپی مدرن در سال 1967 یا حدود 1957 بر اساس منابع مختلف اختراع شد. شیر توپی نسبت به پلاگ ولو استفاده شده در قرن بیستم پیشرفت عمده ای داشت. قدیمی ترین شیر های توپی در حدود سال 1967 به صورت تجاری در دسترس بودند.

محققان شیر توپی به یک شیرکروی از نوع توپی اشاره دارند که منجر به اختراع شیر توپی امروزی شده است. این شیر توپی یک شیر تمام برنجی با  نشیمنگاه برنجی و توپ برنجی بود. ظاهراً این شیر توپی در بازار موفق نبود و در فهرست اواخر دهه 1800 در کاتالوگ شیرآلات ذکر نشده است. در حالی که شیر توپی امروزی کاملاً اختراع جدیدی است، ایده این شیر توپی برای حدود 125 سال پیش است.

کاربردهای شیر توپی یا بال ولو (شیر گازی)

شیر توپی یا بال ولو (شیر گازی) معمولا در سیستم های آب و فاضلاب، کشتی ها، خدمات حفاظت از حریق و بسیاری شرکت های شیمیایی مورد استفاده قرار می گیرد. شیر توپی یا بال ولو (شیر گازی) معمولا برای صنایع بهداشتی و دارویی، مواد غذایی و نوشیدنی توصیه نمی شود، چرا که تمیزکاری آن کار مشکلی است.

مقایسه انواع شیر توپی

در ادامه مدل های معمول شیر توپی را به اختصار معرفی می کنیم:

استاندارد (رشته ای)

شیر توپی استاندارد از محفظه ، نشیمنگاه ، توپ و اهرم برای چرخش توپ تشکیل شده است. شیر توپی استاندارد می تواند شامل دو ، سه یا چهار پورت باشد. آنها طیف وسیعی از گزینه ها و دامنه عملیاتی زیادی برای فشار و دما دارند.

هیدرولیک

شیر توپی هیدرولیک به دلیل تحمل فشار بالا و مقاومت در برابر گرما، مخصوص سیستم های هیدرولیک و گرمایش طراحی شده است. شیر توپی هیدرولیک از فولاد یا فولاد ضد زنگ ساخته می شود. علاوه بر این ، جنس نشیمنگاه شیر توپی دریچه های هیدرولیکی را برای فشار کاری بالا مناسب می کند. نشیمنگاه شیر توپی از پلی اکسی متیلن (POM) ساخته شده می شود که برای کاربردهای فشار بالا و دمای پایین مناسب است. حداکثر فشار کاری شیر توپی هیدرولیکی از 500 بار بالاتر می رود در حالیکه حداکثر دما تا 80 درجه سانتیگراد بالا می رود.

فلنج دار

شیر توپی فلنج دار با نوع اتصال آن مشخص می شود. پورت ها از طریق فلنج به سیستم لوله کشی متصل می شوند که معمولاً مطابق با استاندارد خاصی طراحی می شوند. شیر توپی فلنج دار سرعت دبی بالایی را ارائه می دهد زیرا معمولاً به گونه ای طراحی شده تا تحمل فشار و سرعت بالا را داشته باشد. هنگام انتخاب شیر توپی فلنج دار ، علاوه بر درجه فشار ، باید کلاس فشرده سازی فلنج را نیز مد نظر قرار دهید که نشان دهنده بالاترین فشار این نوع اتصال است. این شیرهای توپی با دو ، سه یا چهار پورت طراحی شده اند. آنها به طور معمول از فولاد ضد زنگ ، فولاد یا چدن ساخته می شوند.

دریچه دار

شیر توپی دریچه دار تقریباً شبیه شیرهای توپی 2 طرفه استاندارد در هنگام طراحی است. تفاوت اصلی این است که درگاه خروجی در موقعیت بسته به محیط منفذ می شود. این امر با یک سوراخ کوچک که در توپ و بدنه دریچه سوراخ می شود ، حاصل می شود. با بسته شدن شیر ، سوراخ ها با درگاه خروجی در یک راستا قرار می گیرند و فشار را آزاد می کنند. این امر به ویژه در سیستم های هوای فشرده که فشرده سازی فضای کار ایمن تری را فراهم می کند بسیار مفید است.

بیشتر بخوانیم : لوله بدون درز یا لوله مانیسمان چیست؟

3 نکته مهم در رابطه با شیر توپی

  1. اکثریت قریب به اتفاق شیرهای توپی دو طرفه هستند و به صورت دستی با یک اهرم کار می کنند.
  2. رایج ترین طراحی شیر توپی "طراحی توپ شناور(Floating) " است. اکثر شیرهای توپی دارای یک توپ شناور هستند. این توپ توسط نشیمنگاه های شیر پشتیبانی می شود.
  3. به جای یک اهرم دستی برای روشن یا خاموش کردن شیر توپی ، بر روی برخی از شیرها می توان یک محرک برقی یا پنوماتیک نصب کرد.

شیر توپی یا بال ولو چگونه کار می کند؟

در شیر توپی حرکت یک گوی در وسط شیر منجر به قطع و وسط شدن جریان میگردد به همین دلیل از این عنوان استفاده میکنند.  در مرکز شیر توپی حفره ای قرار دارد. که با چرخش گوی یا همان بال در این حفره ها این دریچه ها را میتوان به سرعت باز و بسته کرد. زمانی که شیر توپی باز است، روزنه مرکزی بر روی دهانه خط لوله باز میشود تا به نفت، گاز یا مایع دیگر اجازه عبور از آن را بدهد. سپس میتوان آن را به حالت بسته درآورد، جاییکه محور روزنه بر روی دهانه لوله اصلی عمود است که در این صورت به راحتی می تواند از جریان یافتن محتوا درون لوله جلوگیری کند.

شیر توپی-پتروکالوج

نحوه انتخاب شیر توپی یا بال ولو (شیر گازی):

بر اساس روش کنترل سیال:

  • در شیر توپی یا بال ولو (شیر گازی)، داخل توپی سوراخ است و بر اساس نحوه قرار گرفتن این سوراخ در جهت جریان سیال، شیر بسته یا باز می شود. در شرایطی که شیر توپی یا بال ولو (شیر گازی) از نوع کنترلی باشد با استفاده از اکچوئیتور (عملگر) سوراخ مرکزی توپی به صورت نسبی در مسیر سیال قرار می گیرد و جریان سیال را به اندازه دلخواه عبور می دهد.

بر اساس نوع عملکرد شیر:

  • شیر توپی یا بال ولو (شیر گازی) در اغلب موارد به عنوان بازکننده یا مسدودکننده سریع جریان مورد استفاده قرار می گیرد، چرا که برای بستن یا باز کردن مسیر جریان فقط به یک چرخش 90 درجه توپی نیاز است. این سرعت عمل در بسته شدن باعث می‌شود شیر توپی یا بال ولو (شیر گازی) دیرتر کهنه شود و کمتر با مشکل آب بندی روبرو گردد.
  • شیر توپی یا بال ولو (شیر گازی) می تواند برای مسدود کردن ناگهانی (خفه کردن) سیال نیز مورد استفاده قرار گیرد. این فقط در مواردی است که دقت زیادی برای کنترل سیال نیاز نباشد. مسدود کردن ناگهانی سیال می تواند به مرور باعث خرابی سیت در شیر توپی یا بال ولو (شیر گازی) شود. دلیل آن ان است که در هنگام بسته شدن ناگهانی شیر،  فشار و سرعت سیال خیلی بالا است. خرابی سیت در نهایت منجر به نشت سیال خواهد شد. برای جلوگیری از این مشکلات می توان از شیر توپی یا بال ولو (شیر گازی) کنترلی استفاده کرد که باعث می شود شیر در زمان سریعتری بسته شود و لطمه کمتری به سیت شیر توپی یا بال ولو (شیر گازی) وارد گردد.

بر اساس سیال:

  • شیر توپی یا بال ولو (شیر گازی) برای سیال های گاز و مایع بسیار مناسب است. شیر توپی یا بال ولو (شیر گازی) برای سیال های پرچالش شیمیایی مانند کلرین خشک، اسید هیدروفلوریک، اسید هیدروکلریک و حتی اکسیژن نیز می تواند مورد استفاده قرار گیرد. معمولا سیال های دارای ذرات جامد برای عبور از شیر توپی یا بال ولو (شیر گازی) مناسب نیستند، چرا که به مرور این ذرات سیت شیر توپی یا بال ولو (شیر گازی) را پر می کنند. وقتی سیت شیر پر شود باعث می شود گشتاوری شیر توپی یا بال ولو (شیر گازی) بیشتر شود و حتی ممکن است باعث خرابی شیر شود. عموما تولیدکنندگان شیر توپی یا بال ولو (شیر گازی) به مصرف کننده ها توصیه می کنند برای سیال هایی که بیش از 3 درصد ذرات جامد دارند از شیر توپی یا بال ولو (شیر گازی) استفاده نکنند.

شیر توپی-پتروکالوج

انواع شیر توپی یا بال ولو (شیر گازی):

جنس شیر توپی یا بال ولو ها از آهن ، برنج ، چدن ، برنز یا، پلی پروپیلن PPو پی وی سی PVC است و در سایزهای بین یک چهارم تا 60 اینچ هستند. سیستم های کنترل پایپینگ پیچیده تر با استفاده از شیرآلاتی صورت میگیرد که نیاز به تنظیم جریان از طریق عملگر ( اکچوییتر) دارند و در زیر شاخه تجهیزات ابزار دقیق شناخته میشوند. عملگر یا اکچوییتور شیر به صورت پنوماتیک(هوایی)، هیدرولیک، الکتریکی و حرارتی و یا ترکیبی از آنها (مثل الکترو پنوماتیک) عمل می کند و آن را به طور مناسب به طوری که جریان مایع دقیقاً نسبت به فشارهای تغییر یافته و سطح، جریان داشته باشد کنترل می کند.

بیشتر بخوانیم : شیر کروی چیست و چه انواعی دارد؟

شیر توپی یا بال ولو (شیر گازی) عموما به دو دسته تقسیم می شود : شیر توپی یا بال ولو (شیر گازی) با توپی معلق و شیر ترونیون. این دسته بندی به موقعیت قرارگیری توپی در درون شیر اشاره دارد. دسته بندی دیگری نیز البته برای شیر توپی یا بال ولو (شیر گازی) موجود است که می تواند بر اساس نوع بدنه باشد.

  • شیر توپی یا بال ولو (شیر گازی) با توپی معلق (Floating): این نوع شیر توپی یا بال ولو (شیر گازی) بیشترین کاربرد را در صنایع مختلف دارد. در شیر توپی یا بال ولو (شیر گازی) با توپی معلق، توپی به شیر توسط یک میله وصل نشده است و آزادی عمل بیشتری درون بدنه شیر توپی یا بال ولو (شیر گازی) دارد. فشار که در یک سمت بیشتر باشد، باعث می شود توپی به جایگاه خود در سیت باز گردد و شیر آب بندی شود. همانطور که از اسم آن مشخص است، شیر توپی های شناور، سیستم نگهدارنده اضافی شیرهای توپی ترنیون را ندارند، و از این رو آن‌ها فقط به بدنه اصلی شیر متصل هستند. با جریان محتوای خط لوله ، شیر توپی کمی به سمت پایین حرکت می کند تا زمانی که دهانه باز شود و یک آب‌بندی ایجاد کرده و جریان مایع را متوقف نماید.
  • شیر توپی یا بال ولو (شیر گازی) ترونیون (Trunnion): در این نوع شیر توپی یا بال ولو (شیر گازی)، یک میله یا پین توپی شیر را ثابت نکه میدارد. شیر توپی یا بال ولو (شیر گازی) ترونیون برای سیستم های با شدت جریان بالا مناسب تر است. شیر ترونیون نسبت به شیر توپی یا بال ولو (شیر گازی) با توپی معلق آب بندی بهتری دارد. اگر روی پروژه‌ای کار می‌کنید که فشار زیادی در ادوات آن وجود خواهد داشت، این بهترین گزینه خواهد بود. این نوع شیر یک سیستم نگهدارنده اضافی در بالا و پایین دارد، که به کاهش فشار اضافی و کاهش اصطکاک برای حفظ عملیات ایمن و طول عمر شیر کمک می‌کند.

شیر توپی-پتروکالوج

انواع شیر توپی از نظر ساختار شامل فول پورت full port (فول بر)، پورت تبدیلی Reduced Port ، پورت  v یا , V-port ، پورت چندگانه یا Multi-port ، پورت استاندارد و شیر توپی پر کننده حفره Cavity Filler ball valve بوده است. همچنین علاوه بر شیر توپی های دو راهه که یک خروجی و ورودی دارند شیر توپی 3 راهه و 4 راهه نیز وجود دارد. نوع شیر توپی مورد استفاده، بر اساس نوع کاربرد آنها مشخص میشود.  ویژگی‌هایی که باید برای تعیین شیر توپی مناسب در نظر گرفته شود: درجه حرارت و فشار، نوع سیال، تعداد درگاهها، اندازه سوپاپ، جنس بدنه و بال، نوع اتصال و پیکربندی نهایی خواهد بود.



درباره مشخصات فنی شیر توپی مطالب زیادی می توان بیان کرد زیرا مدل های زیادی از شیر توپی وجود دارد.

شیر توپی-پتروکالوج

شیر توپی-پتروکالوج

شیر توپی-پتروکالوج

یکی از ویژگی های شیر توپی که به گستردگی استفاده از آن کمک کرده است جنس های بدنه متفاوت شیر توپی است که شرایط استفاده از آن را در شرایط مختلف محیطی مهیا می کند. شیر توپی می تواند به صورت برنجی، استیل ضد زنگ یا استیل، PVC  و... تولید شود.

اهمیت استفاده از شیر توپی آنجا مشخص می شود که شیر توپی به صرفه ترین و یکی از پر راندمان ترین شیر ها بین شیرآلات دیگر است و عملکرد بسیار و آسانی دارد.

شیر توپی پلیمری یکی از انواع شیرهای توپی است که ویژگی های خاصی دارد. شیر توپی پلیمری یا پی وی سی غالباً قیمت پایین تری دارد و به طور گسترده ای در آبیاری ، تأمین آب و زهکشی یا محیط های خورنده مورد استفاده قرار می گیرد PVC مخفف پلی وینیل کلراید است. شیر توپی پلیمری در برابر بیشتر محلولهای نمک ، اسیدها ، بازها و حلالهای آلی مقاوم است. پی وی سی برای دمای بالاتر از 60 درجه سانتیگراد مناسب نیست و همچنین در برابر هیدروکربن های معطر و کلر مقاوم کمی دارد. پی وی سی به اندازه برنج یا فولاد ضد زنگ قوی نیست ، بنابراین شیر توپی پلیمری یا پی وی سی درجه فشار کمتری را تحمل می کند.

شیر توپی فشار بالا، شیری است که طراحی آن اجازه می دهد تا در حداکثر فشار کاری 500 PSI یا بیشتر بدون آسیب رساندن به بدنه شیر کار کند. شیر توپی فشار بالا می تواند از طریق نیروی پنوماتیک یا الکتریکی تأمین نیرو شود. نیرو از طریق یک محرک به شیر منتقل می شود که به طور معمول به بالای شیر پیچ می شود.

بیشتر بخوانیم : کنترل ولو چیست و چه کاربردهایی دارد؟

مزایا و معایب شیر توپی:

مزایای شیر توپی:

1.قیمت ارزان و مناسب نسبت به سایر شیرآلات

2.تعمیر آسان و هزینه نگهداری به صرفه

3.عملکرد سریع و راحتی در راه انداختن یا از کار انداختن

4.آب بندی بسیار قوی حتی بدون استفاده از روانکار

معایب شیر توپی:

1.توانایی محدود کردن جریان در آن محدود است

2.ضربه پذیری شیر توپی بالا است که درصد فرسایش آن را افزایش می دهد



در شکل زیر می توانید اجزای اصلی شیر توپی را مشاهده کنید:

شیر توپی-پتروکالوج

ابعاد شیر توپی بسیار متنوع بوده و اندازه های 2 تا 56 اینچ و در کلاس های مختلف تولید می شود.

در مورد تفاوت بین ورودی جانبی و ورودی بالایی در یک شیر توپی باید گفت در شیر توپی با ورودی بالایی دسترسی به توپی از قسمت بالای شیر است و نسبت به شیرهای با ورودی جانبی دسترسی راحت تری دارند اما در شیر توپی با ورودی جانبی دسترسی به توپی از قسمت جانبی یا پهلوی شیر بوده و ساختار یکپارچه ای ندارند و قیمت آن ها نیز کمتر از شیر توپی با ورودی بالایی است.

مواد سازنده شیر توپی در مورد بدنه فلزاتی چون فولاد ضد زنگ و در مورد نشیمنگاه از الاستومتر استفاده می شود.

شیر توپی از جمله شیرآلات جمع و جور و بسیار پرکاربرد است که در انواع گوناگونی تولید شده تا پاسخگوی نیاز های زیادی باشد.

پترو کالوج تامین کننده و عرضه کننده انواع با کیفیت شیر های توپی در ایران است. برای کسب اطلاعات بیشتر و دریافت آخرین قیمت ها با ما تماس بگیرید.

بیشتر بخوانیم : پلاگ ولو چیست و چه مزایایی دارد؟

فروش شیر توپی یا بال ولو
برای استعلام قیمت شیر توپی یا بال ولو ازطریق شماره تماس ۰۲۱۸۸۲۸۹۴۶۲  با کارشناسان ما در تماس باشید
عنوان سوالات
شیر توپی چیست؟شیر توپی یا بال ولو (شیر گازی) نوعی شیر با گردش ربع – گرد(90 درجه) و با مسیر مستقیم جهت گذر سیال است. شیر توپی یا بال ولو (شیر گازی) دارای یک بال یا توپی است که مرکز آن سوراخ می باشد و وقتی می چرخد مسیر سیال را باز می کند یا می بندد.
شیر توپی یا بال ولو چه کاربردی دارد؟شیر توپی یا بال ولو (شیر گازی)معمولا در سیستم های آب و فاضلاب، کشتی ها، خدمات حفاظت از حریق و بسیاری شرکت های شیمیایی مورد استفاده قرار می گیرد. شیر توپی یا بال ولو (شیر گازی) معمولا برای صنایع بهداشتی و دارویی، مواد غذایی و نوشیدنی توصیه نمی شود، چرا که تمیزکاری آن کار مشکلی است.
