فلومتر چیست - خرید فلومتر + انواع آن

فلومتر چیست - خرید فلومتر + انواع آن

برندهای فلومتر چیست - خرید فلومتر + انواع آن قابل تامین:

نام محصول: فلومتر

نام لاتین: Flowmeter

نام های دیگر: جریان سنج ، فلومیتر

🔵 فلومتر ( جریان سنج ، فلومیتر )  چیست؟ 🔵

فلومتر ( جریان سنج ، فلومیتر )  تجهیزی است که برای اندازه گیری مقدار مایع، گاز یا بخار عبوری از آن استفاده می شود. بعضی از فلومتر ها مقدار جریان عبوری را بر حسب  زمان می سنجند. مثلا 50 لیتر در هر دقیقه. برخی دیگر از انواع فلومترها مقدار مجموع جریان عبوری را محاسبه می کنند.

فلومتر ( جریان سنج ، فلومیتر )  از دو قسمت اولیه ترنسدیوسر و ترانسمیتر تشکیل شده است. ترنسدیوسر جریان عبوری از فلومتر ( جریان سنج ، فلومیتر )  را سنس و شناسایی می کند. ترانسمیتر نیز بر اساس سیگنال خام دریافتی از ترنسدیوسر یک سیگنال قابل استفاده تولید می کند.

بیشتر بخوانیم : آشنایی با انواع گسکت ها

برخی فلومترها بر اساس حجم سیال عبوری مقدار آن را محاسبه می کنند، مانند فلومتر ( جریان سنج ، فلومیتر )  جابجایی مثبت. گروه دوم بر اساس سرعت عبور سیال مقدار آن را محاسبه می کنند که از انواع آن می توان به فلومتر ( جریان سنج ، فلومیتر ) مغناطیسی، توربینی، التراسونیک و ورتکس اشاره کرد. گروه سوم فلومتر ( جریان سنج ، فلومیتر )هایی هستند که بر اساس جرم سیال عبوری مقدار آن را اندازه گیری می کنند و فلومتر ( جریان سنج ، فلومیتر ) کوریولیس و فلومتر حرارتی یا ترمال از انواع آن هستند. گروه چهارم هم فلومترهایی هستند که بر اساس محاسبه پارامترهایی غیر از حجم و سرعت و جرم، مقدار جریان عبوری را محاسبه می کنند. از انواع فلومتر گروه چهارم می توان به فلومتر ( جریان سنج ، فلومیتر ) فشار متغیر اشاره کرد.



فلومتر-پتروکالوج



فلومتر ( جریان سنج ، فلومیتر )  چه کاربردهایی دارد؟

از فلومتر ( جریان سنج ، فلومیتر ) برای صنایع و کارکردهای بسیار متنوعی استفاده می شود. در ادامه به برخی از این صنایع و کاربردها اشاره می کنیم:

  • نفت و گاز و پتروشیمی
  • مواد غذایی و نوشیدنی
  • صنایع بهداشتی
  • آب و فاضلاب
  • تهویه مطبوع
  • سیستم های خنک کننده آب
  • روانکارها
  • گاز صنعتی
  • هوای فشرده

بیشتر بخوانیم : شیر توپی چه کاربرد هایی دارد؟

🔷 انواع فلومتر ( جریان سنج ، فلومیتر )🔷



روتامتر یا فلومتر سطح متغیر

روتامتر یا فلومتر سطح متغیر در واقع یک لوله باریک شونده و یک شناور است. این نوع فلومتر ( جریان سنج ، فلومیتر ) به خاطر قیمت پایین، سادگی طراحی، افت فشار کم و قابلیت استفاده در محیط های مختلف جزو پرکاربردترین فلومتر ها ( جریان سنج ، فلومیتر ) برای گازها و مایعات می باشد.

فلومتر پیستونی فنری

این نوع از فلومتر ( جریان سنج ، فلومیتر ) دارای یک پیستون در داخل لوله ای باریک شونده است. در حالتی که سیال نباشد پیستون توسط فنر ثابت نگاه داشته می شود. از این فلومتر ( جریان سنج ، فلومیتر ) برای سیال های با ویسکوزیته پایین بیشتر استفاده می شود.

فلومتر جرمی گاز

فلومتر جرمی ترمال با کمترین مقدار نیاز به پارامترهایی مانند دانسیته، فشار و ویسکوزیته سیال کار می کند. بسیاری از این فلومتر ( جریان سنج ، فلومیتر )ها دارای نمایشگرهای داخلی و خروجی های آنالوگ برای استفاده در دیتالاگرها هستند. بیشترین استفاده از فلومتر ( جریان سنج ، فلومیتر ) جرمی ترمال در مواردی است که تست نشتی نیاز باشد یا مقدار بسیار دقیق جریان عبوری مد نظر باشد.

فلومتر التراسونیک

فلومتر التراسونیک-پتروکالوج

این نوع از فلومتر ( جریان سنج ، فلومیتر ) برای سیال های کثیف مانند فاضلاب و پسماندها استفاده می شود. در این فلومتر ( جریان سنج ، فلومیتر ) از قانون داپلر و امواج التراسونیک برای تعیین مقدار سیال استفاده می شود.

فلومتر توربینی

این نوع از فلومتر ( جریان سنج ، فلومیتر ) دارای دقت بسیار بالایی است و می توان برای تعیین مقدار سیال های با ویسکوزیته بالا نیز از آن استفاده کرد. از فلومتر توربینی فقط می توان در خطوط لوله مستقیم استفاده کرد.

سنسور جریان پدالی

این نوع سنسور جریان به خاطر قیمت پایین و بهره وری بالا برای آب و سیال های مشابه بسیار مورد استفاده قرار می گیرد. از سنسور جریان پدالی نیز فقط می توان در خطوط لوله مستقیم استفاده کرد.

فلومتر جابجایی مثبت

در مواقعی که خط لوله مستقیم نیست و نمی توان از توربین متر یا سنسور پدالی استفاده کرد، از فلومتر جابجایی مثبت می توان استفاده کرد. همچنین از این نوع فلومتر ( جریان سنج ، فلومیتر ) می توان برای مایعات با ویسکوزیته بالا نیز استفاده کرد.

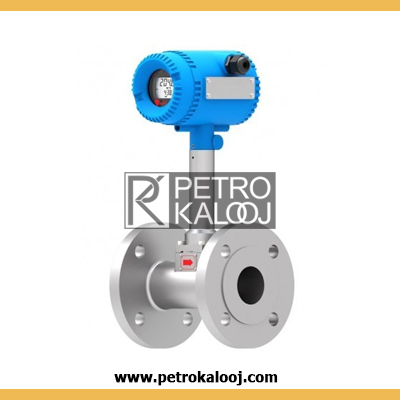

فلومتر ورتکس

فلومتر ورتکس-پتروکالوج

مهمترین ویژگی این نوع فلومتر ( جریان سنج ، فلومیتر ) حساسیت پایین به تغییرات جریان و نیز مقاومت بالا در برابر خوردگی و خستگی می باشد. همچنین هزینه های نگهداری آن نیز پایین است.

لوله پیتو یا سنسور فضار متغیر

لوله پیتو دارای محاسن زیادی است، از جمله هزینه نصب پایین، افت فشار خیلی کم، هزینه پایین تعمیر و نگهداری و عمر مفید زیاد.

فلومتر مغناطیسی

فلومتر الکترومغناطیسی-پتروکالوج

این نوع فلومتر ( جریان سنج ، فلومیتر ) برای سیال های رسانا بسیار مناسب است. این نوع فلومتر ( جریان سنج ، فلومیتر )  هیچ قطعه متحرکی ندارد و به همین دلیل برای فاضلاب و یا سیال های کثیف و غلیظ بسیار مناسب است.

بیشتر بخوانیم : لوله فولادی API 5L چیست؟

آنمومتر یا سرعت سنج سیال

از این مدل فلومتر( جریان سنج ، فلومیتر )  برای تعیین مقدار جریان هوا استفاده می شود. آنموتر نیز مانند فلومتر ( جریان سنج ، فلومیتر ) مغناطیسی هیچ قطعه متحرکی ندارد. البته آنمومتر پره ای نیز نوع دیگری از آنمومتر است که قسمت متحرک دارد. همچنین آنمومترها ممکن است ویژگی محاسبه دما و رطوبت را نیز دارا باشند.

٣ نکته مهم در رابطه با فلومتر

١.هیچ فلومتر "جهانی" وجود ندارد که برای همه سیالات مناسب باشد. انتخاب فلومتر مناسب برای نیاز شما مستلزم نوشتن مشخصات جریانی است که قرار است مورد سنجش قرار بگیرد.

٢.در رابطه با نحوه عملکرد فلومتر می توان گفت روش های مختلفی برای اندازه گیری میزان جریان به کار می برده می شود.

از این لحاظ انواع فلومتر به چند گروه تقسیم می شوند:

گروه اول بر اساس حجم، مقدار سیال عبوری را محاسبه می کنند که به آن ها فلومتر حجمی هم گفته می شود. گروه دوم بر اساس سرعت عبور سیال، گروه سوم بر اساس جرم سیال عبوری و گروه چهارم بر اساس پارامتر هایی مثل دما و...

٣.فلومتر از دو قسمت اولیه ترنسدیوسر و ترانسمیتر تشکیل شده است.



بیشترین سوالات پرسیده شده توسط کاربران :

❓ جریان سنج در کجا استفاده می شود؟

 جریان سنج های سیال برای نظارت دقیق بر جریان مایع در پالایشگاه ها ، تولید برق و تصفیه خانه ها مهم هستند. جریان سنج های سیال صنعتی برای حفظ کارایی و کمک به درک سود و زیان سود استفاده می   شود. جریان سنج دستگاهی است که برای اندازه گیری جرم یا حجم گاز یا مایع استفاده می شود.



❓ چگونه فلومتر را می خوانید؟

 میزان جریان گاز از موقعیت بالای حباب جریان سنج خوانده می شود. در جریان سنج های دارای توپ ، به جای یک بوبین (راست) ، خوانش از مرکز توپ گرفته می شود.


❓ انواع مختلف تکنیک های اندازه گیری جریان چیست؟
 6+ بهترین تکنیک های اندازه گیری جریان مورد استفاده در صنایع
  فلومترهای نوع مکانیکی.
  جریان سنج های مبتنی بر فشار
  مترهای حرارتی
  جریان سنجهای گرداب.
  جریان سنج های الکترومغناطیسی
  جریان سنج های مافوق صوت.
  متر جریان جرم کوریولیس










مشخصات فنی فلومتر

در عکس زیر مشخصات فنی فلومتر الکترومغناطیسی قابل مشاهده است.

مشخصات فنی فلومتر-پتروکالوج

از ویژگی های فلومتر به طور کلی این است که با انواع سیستم ها و سیالات سازگار است این ویژگی باعث می شود برای هر نیاز یا محلی بتوان فلومتر نصب کرد.

از دیگر ویژگی های فلومتر می توان گفت در حالی که فلومتر یک مفهوم عام است اما انواع آن هر کدام با دیگری تفاوت های عمده دارند و نمی شود یک ویژگی را به تمام شان نسبت داد.

اهمیت استفاده از فلومتر زمانی روشن می شود که بدانیم دیگر روش های سنتی برای سنجش میزان دبی سیالات منسوخ شده اند و استفاده از فلومتر سطح کارایی و ایمنی سیستم را بسیار افزایش می دهد.

از فاکتور های مهم در هنگام خرید فلومتر این است که به صورت اصولی بتوانید به سوالات تخصصی فروشنده پاسخ بدهید برای این کار یک مهندس یا اپراتور دستگاه انتخاب های مناسبی هستند.



فلومتر آب به طور کلی به فلومتری اطلاق می شود که قادر به اندازه گیری میزان آب عبوری از لوله باشد.

از انواع آن می توان به فلومتر التراسونیک، فلومتر ورتکس و فلومتر مغناطیسی اشاره کرد.



فلومتر بخار هم به آن دسته از فلومتر ها اشاره دارد که برای اندازه گیری میزان بخار یا گاز مناسب هستند مثل: فلومتر الکترومغناطیسی، فلومتر التراسونیک، فلومتر ورتکس، فلومتر توربینی و...



فلومتر دیجیتال به فلومتری گفته می شود که با استفاده از ابزار های دیجیتال، اطلاعات را در لحظه به روزرسانی کرده و به سیستم مانیتورینگ ارسال می‌کند.



خرید و فروش فلومتر نیازمند دقت به پارامترهای مختلفی است. با توجه به قیمت فلومتر و استفاده ای که از آن قرار است بشود نمی توان انتخابی ساده داشت به این معنی که چون نیاز به فلومتر داریم یک نوع از آن را خریداری کنیم.

قیمت فلومتر و همچنین نحوه انتخاب فلومتر به عوامل زیر بستگی دارد:

طول عمر، تکنولوژی به کار رفته در فلومتر، جنس بدنه، میزان سرمایه، دقت فلومتر، هزینه نگهداری، محل و سیال مورد استفاده و...



فلومتر اکسیژن

فلومتر اکسیژن بخشی از یک دستگاه دیگر است که وظیفه آن صرفاً تنظیم کردن جریان اکسیژن و مرطوب سازی آن برای بیماران است. معمولاً فلومتر ها با یک فشارشکن و «گِیج» همراه هستند که در این صورت آن را «مانومتر» می­نامند. ما تنها زمانی از فلومتر بدون «کِیج» و فشارشکن استفاده می­کنیم که فشار اکسیژن ورودی آن کم شده باشد. برای نمونه: فلومتر به واسطه یک آداپتور اکسیژن به «اتلت» اکسیژن وصل شده باشد و اکسیژنی که بیمار نیاز دارد را تأمین می­کند. اگر از کپسول اکسیژن یا سیلندر اکسیژن به عنوان منبعی برای تغذیه اکسیژن بهره ببریم به دلیل آنکه این سیلندرها فشار بالایی دارند ( 120 بار) مجبوریم که از مانومتر استفاده کنیم. چرا؟ به این دلیل که در ابتدا فشار بالای اکسیژن توسط فشارشکن موجود در مانومتر کاهش‌یافته و متعادل می­شود و پس از آن دقیقاً مطابق آنچه پزشک تجویز کرده است ( با فشار مشخص‌شده) وارد فلومتر می­شود. کُجی که در مانومتر وجود دارد نیز فشار خروجی از فشارشکن را به ما نشان می­دهد. همچنین مانومتر ها یا فلومتر ها دارای یک منبع تغذیه آب هستند تا به مرتبط سازی اکسیژن برای بیمارانی که دچار خشکی مجرای تنفسی هستند بپردازد.



فلومتر روغن

در بیشتر صنایع سنجش جریان سیالی چون روغن از اهمیت ویژه‌ای برخوردار بوده و در مصارف گوناگون مثل روان‌سازی، سوخت‌رسانی و... نقش کلیدی دارد. در این فرایند اغلب ابزارآلات خاص به وسیله سازندگان برای همین منظور ساخته‌شده‌اند تا به بالاترین میزان کارایی و دقت دست پیدا کنند.مهم‌ترین و پایه‌ای ترین فاکتور برای سنجش جریان فلورهای ویسکوز (مثل روغن) میزان پایداری در اندازه‌گیری با بالاترین دقت در صورت تغییر در ویسکوزیته است. در اینجا فلومترهای مدل Baffle plate دقت در اندازه‌گیری را بدون متأثر شدن از ویسکوزیته تضمین می کنند.به دلیل آنکه سیالی چون روغن حاوی برخی ناخالصی‌ها نیز می باشد و یا میزان بالایی از گرانروی دارد، متخصصین این حوزه فناوری «بافل پلیت» را به عنوان روشی موثر در ساخت فلومتر بکار می برند تا در سنجش جریان سیالات از آن استفاده کنند.



فلومتر پکیج

فلومتر پکیج به عنوان نوعی حسگر در سیستم پکیج کار می کند.ساختار آن تشکیل شده است از یک حسگر، یک عدد آهنربا و توربین مغناطیسی ( نوعی پروانه توربینی شکل). هر زمانی که آب از توربین مغناطیسی فلومتر عبور می کند.این توربین شروع به چرخش کرده و در همان موقع 2 عدد پلاتینی که نزدیک به فلومتر قرارگرفته‌اند باعث قطع و وصل شدن اتصالات می شوند. در واقع فرکانسی که در فلومتر تولید می شود به بُرد دستگاه منتقل‌شده و این پیغام را به بُرد الکتریکی می¬دهد که شیر آب گرم باز شده است و در همان لحظه بُرد فرمان روشن شدن مشعل و قطع مدار گرمایشی را می¬دهد. به این صورت است که آب میان دو مبدل شروع به گردش کرده تا در آخر کار آب گرم مصرفی به دست آید. محل قرارگیری فلومتر در پکیج بعد از مسیر آب ورودی به پکیج می باشد. البته در برخی از پکیج ها محل قرارگیری این قطعه متفاوت است اما در اغلب پکیج ها جای ثابتی دارد. این قطعه واکنش بسیار سریعی به اندازه‌گیری آب ورودی به دستگاه را دارد. از وظایف فلومتر تنظیم کردن میزان دمای آب با استفاده از TNC جهت ایجاد موازنه نوسانات حرارتی در کل سیستم پکیج می باشد. در حقیقت فلومتر پکیج از نوعی توربین آهنربایی ساخته‌شده که در اطرافش سنسور قرار گرفته است. این سنسور جریان انتقال آب را بر عهده دارد. به دیگر سخن،ساختار فلومتر به این شکل است که از یک محفظه استوانه‌ای شکل ساخته شده است.در درون این محفظه استوانه‌ای شکل، پروانه‌های فلومتر( توربین)همراه با یک عدد ساچمه تعبیه شده است. وقتی که آب وارد محفظه فلومتر می شود توربین یا همان محفظه استوانه‌ای شروع به حرکت کرده و همزمان با حرمت توربین ، ساچمه آن نیز شروع به حرکت می کند و منجر به ایجاد یک میدان مغناطیسی می شود. هر بار که ساچمه به کنتاکت های کناره محفظه فلومتر ضربه می زند، باعث قطع و وصل شدن این اتصالات می شود و در نهایت باعث ایجاد یک فرکانس قوی الکترونیکی می‌شود.

خرید فلومتر

موضوع خرید فلومتر و محاسبه قیمت آن با توجه به نوع استفاده و میزان آن، شیوه عملکرد دستگاه در سیستم کلی از اهمیت خاصی برخوردار است. در واقع نمی‌توان یک ابزار همچون فلومتر را،صرف اینکه نام آن فلومتر است انتخاب و خریداری کرد.فلومتر دارای انواع متنوعی می‌باشد و در بازار تنوع زیادی از این ابزار وجود دارد.در ساخت فلومتر ها از مواد اولیه مختلفی استفاده می­شود. خرید یک فلومتر وابستگی مستقیم به نوع نیاز شما و ابزاری دارد که می‌خواهید فلومتر را برای نصب بر روی آن خریداری کنید. به عنوان مثال نوع فلومتری که در دستگاه‌های صنایع پالایشگاهی استفاده می‌شود از فلومتری که سیستم های آزمایشگاهی استفاده می­شود تفاوت دارد.اما برای انتخاب یک فلومتر صرف‌نظر از تفاوت های آن­ها فاکتورهای مشترکی وجود دارد که باید به آن­ها در همان ابتدای کار دقت کافی کنید. این فاکتورها عبارت‌اند از:

  • میزان دقت فلومتر
  • قیمتی که برای خرید آن پرداخت می‌کنید.
  • محدودیت های قانونی که در مورد برخی از انواع فلومتر وجود دارد.
  • از مهم‌ترین ویژگی های مشترک میان تمام فلومترها «دامنه سرعت جریان» است که هر فلومتر دارد.
  • میزان افت یک فلومتر (head loss)
  • احتیاجات عملیاتی.
  • نوع و میزان نگهداری.
  • مقاومت و طول عمر یک فلومتر.



پتروکالوج تامین کننده و عرضه کننده انواع با کیفیت فلومتر از برترین برندهای جهانی می باشد برای دریافت آخرین قیمت و کسب اطلاعات بیشتر با ما تماس بگیرید.

فروش فلومتر

برای استعلام قیمت فلومتر از طریق شماره تماس ۰۲۱۸۸۲۸۹۴۶۲ با کارشناسان ما در تماس باشید.
